RAM-B-102-231ZU универсальное мото крепление RAM, муфта 95 мм, 2 ромба, шар на руль, шары 25 мм (1)

RAM-B-102-231ZU универсальное мото крепление RAM. Муфта 95 мм, 2 ромба, шар на руль. Обрезиненные шары 25 мм (1", размер "B"). Алюминий, порошковая краска.

RAM Handlebar U-образный болт с двойным шариковым креплением

Часть №: RAM-B-102-231ZU UPC: 793442110238 Запатентовано

B РАЗМЕР Arm Icon средняя муфта

ИНФОРМАЦИЯ О ТОВАРЕ

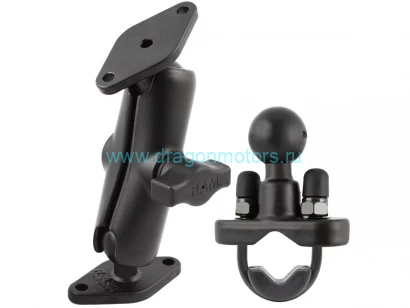

RAM-B-102-231ZU состоит из кронштейна с двумя гнездами, двух алмазных оснований и основания с U-образным болтом с цинковым покрытием. Размеры алмазных оснований составляют 2,43"x 1,31" и содержат два отверстия 1,912" от центра к центру, расположенных на обоих концах ромбического основания. Схема отверстий, найденная на алмазных основаниях, будет соединяться со многими опорами RAM, а также с третьим колыбели для вечеринок, включая крепления с отраслевым стандартным рисунком отверстий AMPS. Металлический U-образный болт с цинковым покрытием вмещает рельсы диаметром от 0,5 "до 1,25" в диаметре. В комплект также входят черные заглушки для надевания на открытые концы U-образного болта и композитный адаптер, который может сузить рельс до минимальной ширины 0,5". В крепление встроена запатентованная резиновая система с шариками и гнездами диаметром 1"с точками регулировки на обоих концах рычага гнезда, благодаря повороту ручки рычага, что обеспечивает бесконечное сочленение и оптимальные углы обзора.

В КОМПЛЕКТЕ:
(1) 1/4"-20 U-образный болт для .5" 1"рельсов

(1) 1/4"-20 U-образный болт для 1" 1,25" рельсов

(2) 1/4"-20 Nylock гайки

(2) резиновые колпачки

(1) U-образный болт

Диапазон зажимов

.5 "- 1,25" диаметр

ДЛИНА ОТ РОЗЕТКИ ДО РОЗЫ

3"

Паттерн с отверстием

AMPS с 2 отверстиями: 1.912"

РАЗМЕР ШАРА / РОЗЕТКИ

Размер B (1")

МАТЕРИАЛЫ

Морской алюминий

УПАКОВКА ТИПА

Полиэтиленовый пакетик

ВЕС - 1,0 кг
