Расчет (выбор) длины тросов для дистанционного управления лодкой и мотором

Семь раз отмерь, один раз отрежь.

Помогите подобрать рулевое управление для лодки (катера). Мы очень часто слышим такую просьбу о помощи. Поэтому мы хотим написать небольшую шпаргалку, чтобы облегчить ваш подбор. Рулевое управление, состоит из двух комплектов. Первое, это управление двигателем, это контроллер (машинка) и троса газ-реверс. Обычно не идут, как с двигателем, так и с лодкой. Тут все просто, производители мотора не знают длину судна, а производители лодок, не знают марку мотора (пример: троса «ямахи» и «меркури» разные). Второе, это управление лодкой, т. е. управление поворотом двигателя. Состоит из штурвала (рулевое колесо), рулевого троса (боудена) и рулевой тяги. Очень часто такой комплект идет уже в базовой комплектации лодки.

Управление лодкой, т. е. управление поворотом двигателя


Управление лодкой предназначено для изменения курса лодки. Комплект рулевого управления (штурвал, рулевой редуктор, штуртрос). Служит для управления судном. Цена зависит от производителя, мощности мотора, длины и марки троса, а так же большую роль будет иметь цена штурвала.

Марка рулевого троса

Марка рулевого троса выбирается в зависимости от модели рулевого редуктора. Для рулевых редукторов (привод рулевой Т-67) мощностью до 55 л. с. применяется рулевой трос марки М58. Для рулевых редукторов (привод рулевой Т-85) мощностью более 55 л. с. применяется рулевой трос марки М66. Так как редуктора используются разного типа то неудивительно, что не каждый трос будет совместим с редуктором того или иного типа. M58 и M66 также между собой отличаются. Трос M58 тоньше и более эластичен, что удобно при его прокладывании, но не дает никакого запаса прочности, а стоит дешевле. Трос M66 более толстый и надежный, но стоит дороже. И помните троса М58 и М66 — не взаимозаменяемые.

При установке моторов большой мощности, рекомендуется установить гидравлическую рулевую систему, которая обеспечит легкое и плавное управление.

Расчет длины рулевого троса

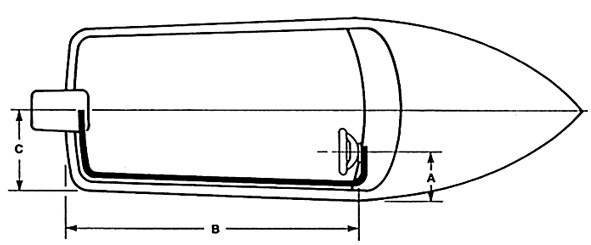

Измерьте расстояние от центра рулевого редуктора до борта лодки (длина А), длину пути троса вдоль борта (длина В) и половину ширины транца (длина С). Сложите полученные величины (рулевой трос может прокладываться как по правому, так и по левому борту судна). Далее необходимо на каждый 90° изгиб вычесть по 10 см. Теперь нужно определить какой из вариантов подключения троса к мотору будет применен: стандартный (через трубу на моторе) или с применение опорного кронштейна.

В случае стандартного подключения к ранее полученной величине прибавьте 30,5 см.

Для того чтобы перевести длину из сантиметров в футы необходимо разделить полученное значение на 30,48 (1 фут = 30,48 см).
Полученное значение округляем в большую сторону, получаем необходимую длину троса в футах.

Пример:
А = 70 см, В = 170 см, С = 90 см
А + В + С = 70 + 170 + 90 = 330 см
Количество 90° изгибов 2 шт., поэтому 330 − 20 = 310 см

Стандартное подключение: 310 см + 30,5 см = 340,5 см
340,5 / 30,48 ≈ 11,2 фута, округляем до 12 футов.

Подключение через транцевую опору: 310 см.
310 / 30,48 ≈ 10,2 фута, округляем до 11 футов.
