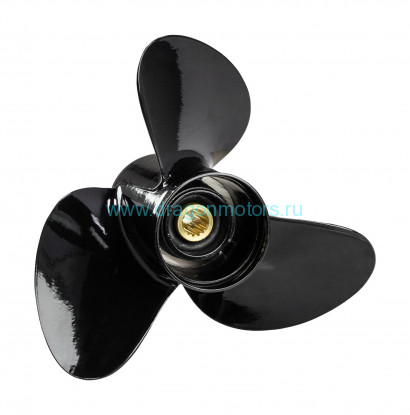

Гребной винт 3x14x17, Marine Rocket
Categories: Suzuki
Overview
Четырехтактные моторы:DF70A; DF80A; DF90A; DF90T; DF100T; DF115T; DF140T
Бренды совместимых моторовЛодочные моторы Suzuki
Примечание При подборе гребного винта, помимо шага и диаметра самого винта, особое внимание стоит уделить диаметру ступицы и количеству шлицов.
ИнформацияКак проверить, насколько правильно подобран винт к катеру?
Нужно замерить обороты в «полный газ» с максимальной и минимальной загрузкой. Обороты должны находиться в пределах, рекомендованных изготовителем. Если мотор «не докручивает» обороты – поставьте винт с меньшим шагом, если мотор «перекручивает», то есть превышение оборотов – то шаг требуется увеличить.
Важные параметры:
- Трёх или четырёх лопастной винт
3-х лопастной гребной винт имеет меньшее сопротивление и более высокий коэффициент полезного действия, однако на 3-х лопастных винтах раньше возникает кавитация. 4-х лопастной гребной винт при том же диаметре позволяет переработать большую мощность и снизить вибрацию.
Также 4-х лопастной винт уменьшает время выхода на глиссирование и даже может экономить топливо при движении на крейсерском ходе. Однако при небольших мощностях максимально достигаемая скорость судна с 4-х лопастным винтом меньше по сравнению с 3-х лопастным винтом того же диаметра и шага.
- Диаметр
Диаметр гребного винта - это диаметр окружности, охватывающей все лопасти винта. Обычно чем меньше обороты гребного вала, тем больше должен быть диаметр.
Правильный выбор диаметра винта очень важен для взаимодействия гребного винта и судна. Как правило, для относительно тихоходных судов используют винт с бо?льшим диаметром, для скоростных судов - с меньшим.
- Шаг
Шаг гребного винта - это его важнейшая техническая характеристика. Шаг винта соответствует теоретическому расстоянию, на которое винт переместится за один полный оборот в недеформируемой среде.
Пример:
Гребной винт с шагом 500 мм (20 дюймов) при каждом полном обороте должен был бы передвигать судно на 0,5 м при условии отсутствия скольжения (то есть если бы винт ввинчивался в воду, как в твердую среду). Но поскольку винт отбрасывает воду назад, истинное перемещение судна будет меньше.
- Моторы: от 70 до 140 л.с. (15 шл.)
- Лопасти: 3 шт
- Диаметр: 14 "
- Шаг: 17 "
- Параметры (ЛxДxШ): 3х14х17 "
- Параметры (ЛхДхШ): 3х356х432 мм
- Материал: алюминий
- Вращение: правое
- Посадка на вал: шлицевая
- Количество шлицов: 15 шт
- Модификация винта: SEMA Series
- Ступица винта: ? 101 мм
