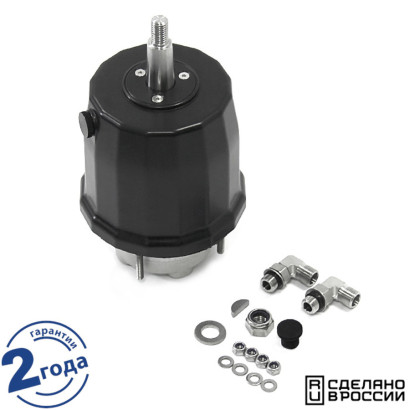

Помпа рулевая гидравлическая GP-23 (23 см3)

Гидравлическая рулевая помпа GP23 разработана специально для использования в гидравлических системах управления судами.

Устройство может использоваться в гидравлических контурах с одним или двумя гидроцилиндрами. В случае необходимости, можно подключить второй пост управления.

Помпа может быть установлено как на панели управления, так и на рулевой стойке.

Все компоненты помпы рассчитаны на эксплуатацию в морской среде. Корпус помпы изготовлен из алюминия, а ось рулевого колеса - из нержавеющей стали.

Рекомендованное гидравлическое масло - Gazpromneft Hydraulic HVLP-15.

Помпа идеально совместима с гидроцилиндром:
01050*T (GC-132) перекладка руля 5,7 об.


Основные характеристики:

Объем помпы составляет 23 куб. см,

Максимальное рабочее давление 7 МПа,

Количество плунжеров - 5,

Диапазон рабочих температур от -15 до +60 °C,

Максимальный диаметр рулевого колеса 610 мм.

Комплектация:
1) Помпа рулевая в сборе - 1,
2) Прокладка резиновая - 1,
3) Сапун (заглушка с отверстием) - 1,
4) Уголок UNEF 9/16'-24НР - G1/4'НР - 2,
5) Шайба DIN 125 M12 - 1,
6) Гайка DIN 934 M12 1,
7) Гайка DIN 985 M6 4,
8) Шпонка сегментная DIN 6888 5х7,5 - 1,
9) Шайба DIN 125 M6 - 4,
10) Фиксатор резьбы - 1.

Гидравлическая рулевая помпа GP23 является результатом полуторагодового труда отечественной компании «ПОСЕЙДОН», входящей в группу компаний «ТЕХНОМАРИН».

Этот инновационный продукт предназначен для обеспечения безопасного и эффективного управления судами различных типов и размеров. Рулевая помпа GP23 разработана с учетом всех современных требований и стандартов, предъявляемых к оборудованию для судовых систем управления.

,Документация

• Гарантийные обязательсва ГСУ.pdf ( 67KB )
• Инструкция по монтажу и обслуживанию помпы рулевой GP (ред. 12.23).pdf ( 2.01MB )

• Установка - Фронтальная
• Max диаметр штурвала, мм - 610
• Количество поршней - 5
• Объем помпы, см3 - 23
• Размер упаковки ДхШхВ, м - 0.15x0.25x0.15
• Масса брутто, кг - 4.9
