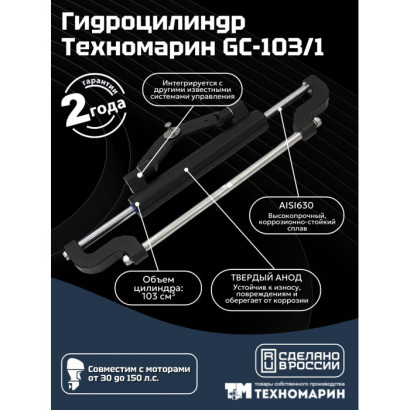

Гидроцилиндр Техномарин GC-103/1 (103 см3)

Гидравлический цилиндр модели GC-103/1 разработан специально для использования в гидравлических системах управления судном и совместим с моторами мощностью до 150 л.с.

Цилиндр GC-103/1 проектировался с учетом эксплуатации в агрессивных морских условиях, а его компоненты отличаются высокой устойчивостью к коррозии и износу. Для оптимальной работы рекомендуется использовать гидравлическое масло марки Gazpromneft Hydraulic HVLP-15.

Гидравлический цилиндр GC-103/1 имеет следующие технические характеристики:

Рабочий объем: 103 см
Ход поршня: 203 мм
Диаметр поршня: 30 мм
Максимальное рабочее давление: 7 МПа
Испытательное давление: 10 МПа
Максимальная сила при 7 МПа: 4,5 кН
Диапазон рабочих температур: от -15 до +60°С

Гидроцилиндр идеально совместим с помпой: Помпа рулевая гидравлическая GP-23 (010603T) перекладка руля 4,5 об.

Совместимость с лодочными моторами:

MERCURY
60 л.с. 4Т 2008 – н.в.
75 – 150 л.с. 2T 1984 – н.в

TOHATSU
60 – 150 л.с. 2014 – н.в.
120 – 140 л.с. 1990 – н.в.

HONDA
30 – 50 л.с. 4Т 1992 – н.в.
75 – 90 л.с. 4Т 1996 – н.в.
115 л.с. 4Т 2010 – н.в.
100 л.с. 4Т 2015 – н.в.
135 – 150 л.с. 4Т 2003 – н.в.

JOHNSON/ EVINRUDE
40 – 150 л.с. 2Т 1991 – н.в
75 – 150 л.с. 2Т 2017 – н.в

YAMAHA
40 – 50 л.с. 2Т 1998 – н.в
60 л.с. 2Т 1998 – н.в
70 – 90 л.с. 2Т 1986 – н.в
115B л.с. 4Т 2014 – н.в
80 – 150 л.с. 4Т 1997 – н.в

SUZUKI
40 – 70 л.с. 4Т 1998 – н.в.
90 – 100 л.с. 2Т 1990 – 2000
115 – 140 л.с. 2Т 1987 – 2002
150 л.с. 2Т 1986 – н.в.

SELVA
90 – 150 л.с. 4Т 2000 – н.в.

Внимание! Не рекомендуется использование гидравлической системы с количеством оборотов менее 4 (это может привести к повышенному усилию на рулевом колесе), а также с количеством оборотов более 8 (это может снизить реакцию рулевого управления).

Гидравлический цилиндр GC-103 - это продукт отечественной компании «ПОСЕЙДОН», которая входит в группу компаний «ТЕХНОМАРИН». Цилиндр был разработан специально для применения в гидравлических системах управления судами с двигателями до 150 л.с.

Полуторагодовой процесс разработки и испытаний позволил создать продукт, соответствующий всем современным требованиям и стандартам.
